Kullanım
Su yalıtımı membranı olarak:
- Mekanik sabitlemeli sistemlerde.
Avantajlar
- Uzun yıllar performansını korur.
- Farklı renkler yapılabilir.
- Sürekli UV etkisine dayanım.
- Yüksek boyutsal stabilite.
- Sürekli rüzgar etkisine dayanım.
- Tüm yaygın çevresel etkilere karşı dayanım.
- Mikro organizmalara karşı dayanım.
- Bitki kökü dayanımı.
- Eski bitümle uyum.
- Alevsiz, sıcak hava kaynağı kullanımı.
- Geri dönüşümlü.
Ambalaj

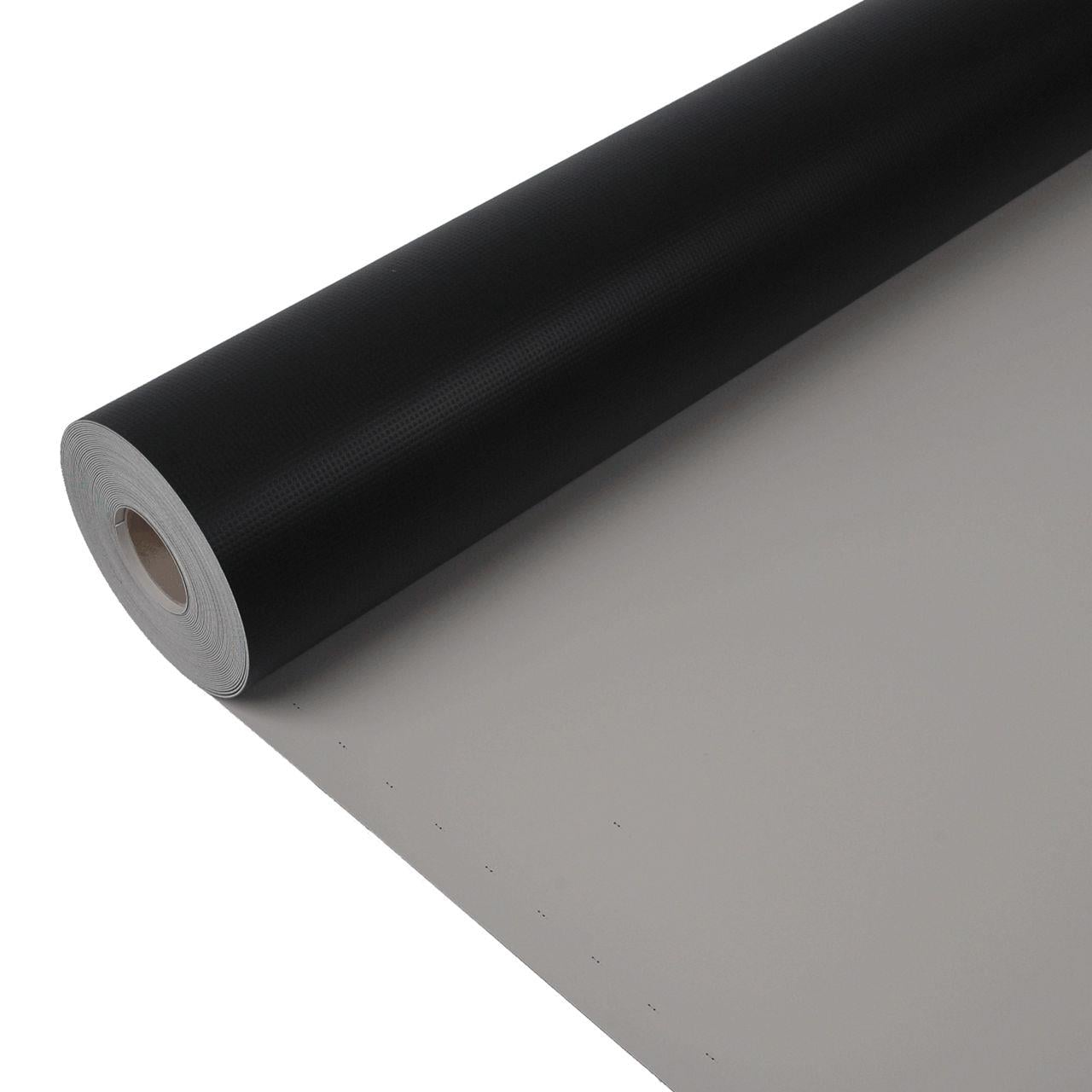

Sarnafil® TS 77-12 standart ruloları ayrı olarak mavi renkli polietilen folyo ile kaplıdır.
| Ambalaj birimi |
fiyat listesine bknz |
| Rulo uzunluğu |
25,00 m |
| Rulo genişliği |
2,00 m |
| Rulo ağırlığı |
66,00 kg |
Renk
| Renk |
| Üst yüzey |
bej
gri (en yakın RAL 7040)
yeşil (en yakın RAL 6011)
kahverengi (en yakın RAL 8004)
beyaz (en yakın RAL 9016) |
| Alt yüzey |
siyah |
" "
Sürdürülebilirlik / Sertifikalar / Onaylar
ÇEVRESEL BİLGİLER
- LEED v4 SSc 5 (Opsiyon 1): Isı Adası Azaltma - Tavan (sadece trafik beyazı) onayı.
- LEED v4 MRc 2 (Opsiyon 1): Ürün Açıklaması ve Optimizasyonu - Çevresel Ürün Beyanları onayı.
- LEED v4 MRc 3 (Opsiyon 2): Ürün Açıklaması ve Optimizasyonu - Hammaddelerin Sağlanması onayı.
- LEED v4 MRc 4 (Opsiyon 2): Ürün Açıklaması ve Optimizasyonu - Malzeme Bileşenleri onayı.
- LEED v2009 SSc 7.2 (Opsiyon 1): Isı Ada Etkisi - Çatı onayı.
- LEED v2009 MRc 4 (Opsiyon 2): Geri dönüştürülmüş içerik onayı.
- IBU- Çevresel Ürün Beyanı (EPD) mevcuttur.
ONAYLAR / STANDARTLAR
- CE Markalaması ve Ürün Performans Beyanı EN13956 - Çatı su yalıtımı için polimerik membran.
- Uygunluk testi Sarnafil® G 410-TS-77, FM Onayı, Sertifika No. 3047304.
Ürün Bilgisi
Kimyasal Yapı
Esnek poliolefin (FPO)
Raf Ömrü
Üretim tarihinden itibaren 5 yıl.
Depolama Koşulları
Ürünler orijinal ambalajında, açılmamış, hasar görmemiş, kuru ortamda ve sıcaklığın +5 °C ile +30 °C aralığında, yatay pozisyonda depolanmalıdır. Paletleri malzemelerin üzerine koymayınız. Taşıma sırasında paletlerin altında farklı malzemeler olmamalıdır.
Ürün Deklarasyonu
Görünür Bozukluklar
Uzunluk
| 25 m (-0 % / + 5 %) |
(EN 1848-2) |
Genişlik
| 2 m (-0,5 % / +1 %) |
(EN 1848-2) |
Etkili Kalınlık
| 1,25 mm (-5 % / +10 %) |
(EN 1849-2) |
Düzlük
Yassılık
Birim Alan için Ağırlık
| 1,32 kg/m ² (-5 % / +10 %) |
(EN 1849-2) |
Sistem Bilgisi
Sistem Yapısı
Takip eden aksesuarlar kullanılabilir:
- Sarnafil® T 66-15 D (detaylar için)
- Sarnafil® TS 77 Strips
- Sarnafil® T Metal Sheet
- Sarnabar® / Sarnafast®
- Sarnafil® T Welding Cord
- Sarnafil® T Prep / Sarnafil® T Wet Task Set
- Sarnacol® T 660
- Solvent T 660
- Sarnafil® T Clean
Daha fazla tamamlayıcı ürünlerine ulaşılabilir. Örneğin hazır iç-dış köşe, oluk, yürüme yolları gibi.
Uyumluluk
Sarnafil® TS 77-12 çatı kaplamasına uygun tüm ısı yalıtımı ve tesviye katmanlarıyla kullanılabilir. Ayırıcı katman gerekmez.
Sarnafil® TS 77-12 direkt olarak mevcut, temizlenmiş, seviyeli bitümlü çatı örtüsünün üzerine uygulanabilir. Membran yüzeyinde renk değişiklikleri bitüm ile doğrudan temas durumunda ortaya çıkabilir.
Teknik Bilgi
Darbe Dayanımı
| sert yüzey |
≥ 600 mm |
| yumuşak yüzey |
≥ 800 mm |
Dolu Dayanımı
| rijit yüzey |
≥ 17 m/s |
| esnek yüzey |
≥ 26 m/s |
Statik Yük Dayanımı
| yumuşak yüzey |
≥ 20 kg |
| rijit yüzey |
≥ 20 kg |
Bitki Kök Dayanımı
Çekme Dayanımı
| boyuna (md)1) |
≥ 1000 N/50 mm |
| enine (cmd)2) |
≥ 900 N/50 mm |
1) md = makine yönü
2) cmd = makine yönüne dik
Uzama
| boyuna (md)1) |
≥ 13 % |
| enine (cmd)2) |
≥ 13 % |
1) md = makine yönü
2) cmd = makine yönüne dik
Boyutsal Stabilite
| boyuna (md)1) |
≤ |0,2| % |
| enine (cmd)2) |
≤ |0,1| % |
1) md = makine yönü
2) cmd = makine yönüne dik
Yırtılma Dayanımı
| boyuna (md)1) |
≥ 300 N |
| enine (cmd)2) |
≥ 300 N |
1) md = makine yönü
2) cmd = makine yönüne dik
Derz Sıyrılma Direnci
| Hasar tipi: C, derzde hasar yok |
(EN 12316-2) |
Derz Yırtılma Direnci
| ≥ 500 N/50 mm |
(EN 12317-2) |
Düşük Sıcaklıkta Katlanabilirlik
Dış Ortam Yangın Performansı
| (EN 1187) |
| BROOF(t1) < 20° |
(EN 13501-5) |
Yangına Tepki
| Sınıf/ Class E |
(EN ISO 11925-2, EN 13501-1 göre sınıflandırma) |
Su İçeren Kimyasal Sıvıların Etkisi
Bitüme Temas
< sup>3) Sarnafil® TS bitümle uyumludur.
UV Dayanımı
| Geçti (> 5000 h / grade 0) |
(EN 1297) |
Su Geçirimsizlik
Güneş Yansıtması
| Renk |
İlk durum |
3 yaşında |
Test eden kurum |
| bej |
B0,64 |
C0,56 |
CRRC |
| beyaz RAL 9016 |
F0,79 |
G0,68 |
CRRC |
Isıl Yayma
""""""""""
| Renk |
İlk durum |
3 yaşında |
Test eden kurum |
| bej |
0,91 |
0,87 |
CRRC |
| beyaz RAL 9016 |
0,91 |
0,87 |
CRRC |
Güneş Yansıtma İndeksi
| Renk |
İlk durum |
3 yaşında |
Test eden kurum |
| Bej |
78 |
66 |
CRRC |
| RAL 9016 |
99 |
82 |
CRRC |
CRRC test ettiği ürünlerin listesi Cool Roof Rating Council (CRRC) ürün bilgi bankasında vardır.
USGBC LEED Derecelendirmesi
| Renk |
İlk durum |
3 yaşında |
| RAL 9016 |
SRI > 82 |
SRI > 64 |
| Bej |
- |
SRI > 64 |
LEED V4 SS kredi 5 opsiyon 1 minimum gerekliklerini sağlar.
" "
Uygulama Bilgisi
Dış Ortam Hava Sıcaklığı
-20 °C min. / +60 °C maks.
Yüzey Sıcaklığı
-30 °C min. / +60 °C maks.
Uygulama Adımları
EKİPMAN
Sıcak hava kaynakları elektrikli yarı otomatik sıcak hava kaynağı, elle tutulan sıcak hava kaynağı gibi ekipman ve basınç silindirleri veya otomatik sıcak hava kontrollü sıcak hava sıcaklığına sahip kaynak makineleri minimum 600 °C'de uygulanır.
Tavsiye edilen tip ekipman:
El ile uygulanan: Leister Triac
Otomatik: Sarnamatic 681
Yarı otomatik: Leister Triak Sürücü
YÜZEY KALİTESİ
Yüzey yüzeyinin düzgün, pürüzsüz olması ve herhangi bir keskin çıkıntı veya çapak olmaması gerekir.
Yüzey ile uyumlu olmayan uygulamalarda membran ile yüzey arasına ayırıcı tabaka koyulması gerekir.
Destekleyici katman membranla uyumlu olmalı, çözücüye dayanıklı, temiz, kuru, ve gres ile tozdan arındırılmış olmalıdır. Yapışkan uygulanmadan önce metal levhalar Solvent T 660 ile yağdan arındırılmalıdır.
UYGULAMA
Uygulama yöntemi:
Sarnafil® TS-77 sistemi mekanik sabitlemeli çatı sistemleri için geçerli olan uygulama talimatlarına uyulmalıdır.
Sabitleme metodu, çizgisel sabitleme (Sarnabar):
Sarnafil® TS 77-12 rulosunu açın, 80 mm bindirme olacak şekilde yüzeye konumlandırdıktan sonra, kaynak işlemini yapıp Sarnabar elemanları ile alt yüzeye sabitleyin. Sabitleme şekli Sika tarafından belirtilecektir. Bağlantı elemanlarının komşuluk mesafeleri projeye özel olarak Sika tarafından hesaplanmaktadır. Kenar bölümlerdeki bitiş noktalarında Sarnafil® Load Distribution Plate ürünleri kullanılmalıdır. Koruma amaçlı olarak Sarnabar ve plaka altına ilave bir parça Sarnafil® TS 77-12 yerleştirin. Profillerin bitiş noktaları arasında 10 mm açıklık bırakın. Profilin bitiş noktasına en yakın delikten sabitleme yapmayın. Profillerin bitiş noktalarına ilave bir parça Sarnafil® TS 77-12 yerleştirip kaynaklayın.
Sabitleme sonrasında, Sarnabar elemanlarını Sarnafil® şeritleri kullanarak su geçirimsi hale getirin. Tüm parapet ve benzeri penetrasyon kenarlarında Sarnafil® TS 77-12, Sarnabar ile ilave olarak sabitlenmelidir. Sarnafil® T Welding Cord, Sarnafil® TS 77-12 ürününün rüzgar yükü ile yırtılmasını ve ayrılmasını engellemektedir.
Sabitleme metodu, noktasal sabitleme (Sarnafast):
Sarnafil® TS 77-12 her zaman çatı kaplamasına dik olacak şekilde sabitlenmelidir. Sarnafil® TS 77-12 işaret ile belirtilen çizgi boyunca, membranın bitişinden 35 mm içeriden olacak şekilde Sarnafast elemanları ve kancalı pullar ile sabitlenmelidir. Sarnafil® TS 77-12’de 120mm bindirme payı bırakılmalıdır.
Kaynak Yöntemi:
Kaynak işlemi öncesinde ek yerleri Sarnafil® T Prep ile hazırlanmalıdır. Bini bölgeleri elektrikli sıcak hava kaynak makineleri ile el veya otomatik kaynak makineleri ile kaynaklanabilir.
"
