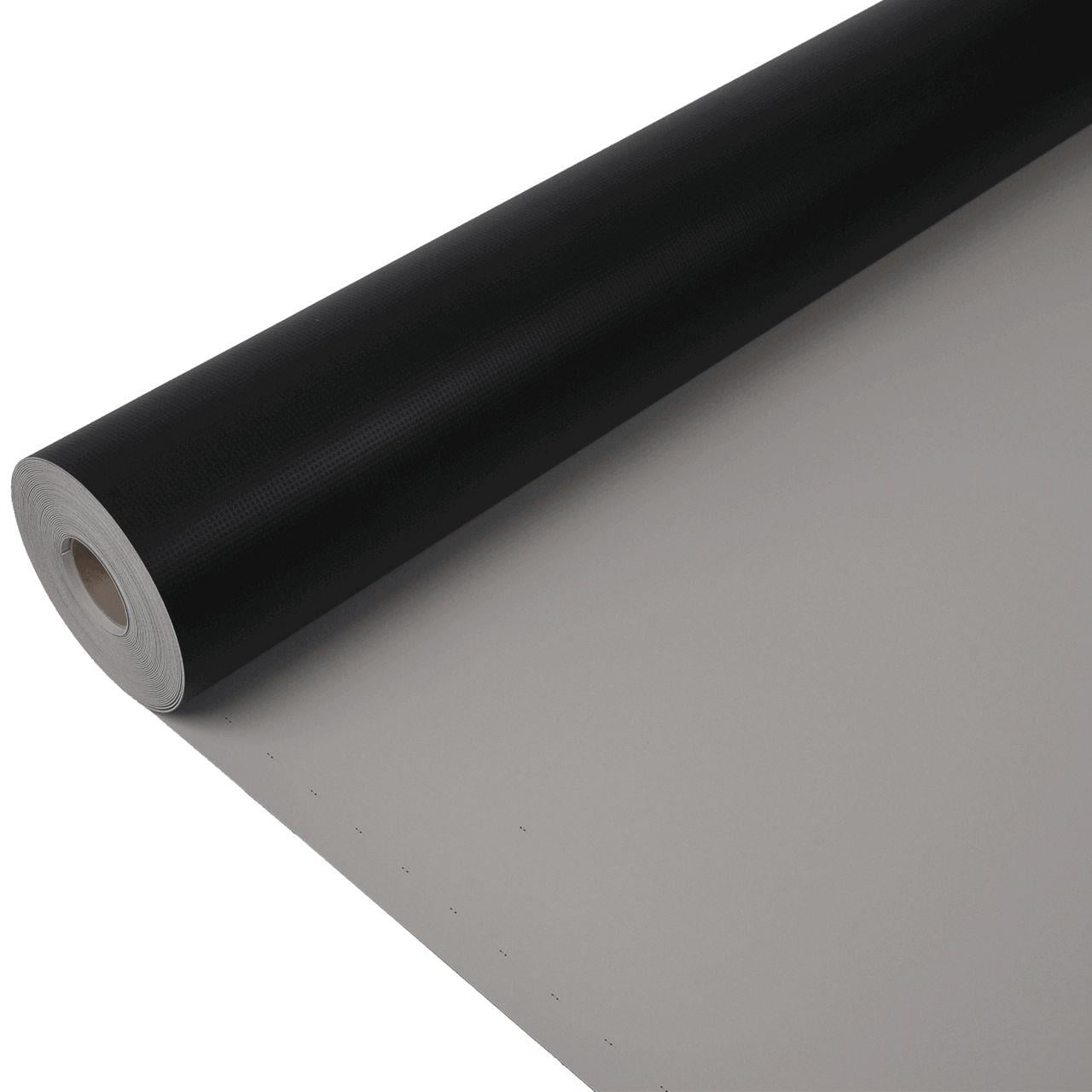

Sarnafil® TS 77-15

Kullanım

Su yalıtımı membranı olarak:

• Mekanik sabitlemeli sistemlerde.

Avantajlar

• Uzun yıllar performansını korur.
• Farklı renkler yapılabilir.
• Sürekli UV etkisine dayanım.
• İçerisindeki cam elyaf donatı ile yüksek boyutsal stabilite.
• Sürekli rüzgar etkisine dayanım.
• Tüm yaygın çevresel etkilere karşı dayanım.
• Mikro organizmalara karşı dayanım.
• Bitki kökü dayanımı.
• Eski bitümle uyum.
• Alevsiz, sıcak hava kaynağı kullanımı.
• Geri dönüşümlü.

Ambalaj

Sarnafil® TS 77-15 standart ruloları ayrı olarak mavi renkli polietilen folyo ile kaplıdır.

Ambalaj birimi:	fiyat listesine bknz
Rulo boyu:	20.00 m
Rulo genişliği:	2.00 m
Rulo ağırlığı:	66.00 kg

Renk

Yüzey:

mat

Colours:
Üst yüzey:	bej gri (en yakın RAL 7040) antrasit (en yakın RAL 7016) yeşil (en yakın RAL 6011) kahverengi (en yakın RAL 8004) beyaz (en yakın RAL 9016)
Alt yüzey:	siyah

" "

Sürdürülebilirlik / Sertifikalar / Onaylar

ÇEVRESEL BILGILER

• LEED v4 SSc 5 (Opsiyon 1): Isı Adası Azaltma - Tavan (sadece trafik beyazı) onayı.
• LEED v4 MRc 2 (Opsiyon 1): Ürün Açıklaması ve Optimizasyonu - Çevresel Ürün Beyanları onayı.
• LEED v4 MRc 3 (Opsiyon 2): Ürün Açıklaması ve Optimizasyonu - Hammaddelerin Sağlanması onayı.
• LEED v4 MRc 4 (Opsiyon 2): Ürün Açıklaması ve Optimizasyonu - Malzeme Bileşenleri onayı.
• LEED v2009 SSc 7.2 (Opsiyon 1): Isı Ada Etkisi - Çatı onayı.
• LEED v2009 MRc 4 (Opsiyon 2): Geri dönüştürülmüş içerik onayı.
• IBU- Çevresel Ürün Beyanı (EPD) mevcuttur.

ONAYLAR / STANDARTLAR

• CE Markalaması ve Ürün Performans Beyanı EN13956 - Çatı su yalıtımı için polimerik membran
• Uygunluk testi Sarnafil® G 410-TS-77, FM Onayı, Sertifika No. 3047304

Ürün Deklarasyonu

EN 13956

Kimyasal Yapı

Esnek poliolefin (FPO)

Raf Ömrü

Üretim tarihinden itibaren 5 yıl.

Depolama Koşulları

Ürünler orijinal ambalajında, açılmamış, hasar görmemiş, kuru ortamda ve sıcaklığın +5 °C ile +30 °C aralığında, yatay pozisyonda depolanmalıdır. Paletleri malzemelerin üzerine koymayınız. Taşıma sırasında paletlerin altında farklı malzemeler olmamalıdır.

Görünen Bozukluklar

Geçti

(EN 1850-2)

Uzunluk

20 m (-0 % / +5 %)

(EN 1848-2)

Genişlik

2 m (-0.5 % / +1 %)

(EN 1848-2)

Etkili Kalınlık

1,5 mm (-5 % / +10 %)

(EN 1849-2)

Düzlük

≤ 30 mm

(EN 1848-2)

Yassılık

≤ 10 mm

(EN 1848-2)

Birim Alan için Ağırlık

1,56 kg/m² (-5 % / +10 %)

(EN 1849-2)

Sistem Bilgisi

Sistem Yapısı

Takip eden aksesuarlar kullanılabilir:

Sarnafil® T 66-15 D (detaylar için)
Sarnafil® TS 77 Strips
Sarnafil® T Metal Sheet
Sarnabar® / Sarnafast®
Sarnafil® T Welding Cord
Sarnafil® T Prep / Sarnafil® Wet Task Set
Sarnacol® T 660
Solvent T 660
Sarnafil® T Clean

Daha fazla tamamlayıcı ürünlerine ulaşılabilir. Örneğin hazır iç-dış köşe, oluk, yürüme yolları gibi.

Uyumluluk

Sarnafil® TS 77-15 çatı kaplamasına uygun tüm ısı yalıtımı ve tesviye katmanlarıyla kullanılabilir. Ayırıcı katman gerekmez.
Sarnafil® TS 77-15 direkt olarak mevcut, temizlenmiş, seviyeli bitümlü çatı örtüsünün üzerine uygulanabilir. Membran yüzeyinde renk değişiklikleri bitüm ile doğrudan temas durumunda ortaya çıkabilir.

Darbe Dayanımı

sert yüzey	≥ 700 mm
yumuşak yüzey	≥ 900 mm

Dolu Dayanımı

rijit yüzey	≥ 20 m/s
esnek yüzey	≥ 30 m/s

Statik Yük Dayanımı

yumuşak yüzey	≥ 20 kg
rijit yüzey	≥ 20 kg

Bitki Kök Dayanımı

Geçti

(EN 13948)

Çekme Dayanımı

boyuna (md)1)	≥ 1000 N/50 mm
enine (cmd)2)	≥ 900 N/50 mm

¹⁾ md = makine yönü
²⁾ cmd = makine yönüne dik

Uzama

boyuna (md)1)	≥ 13 %
enine (cmd)2)	≥ 13 %

¹⁾ md = makine yönü
²⁾ cmd = makine yönüne dik

Yırtılma Dayanımı

boyuna (md)1)	≥ 300 N
enine (cmd)2)	≥ 300 N

¹⁾ md = makine yönü
²⁾ cmd = makine yönüne dik

Derz Sıyrılma Direnci

Hasar tipi: C, derzde hasar yok

(EN 12316-2)

Derz Yırtılma Direnci

≥ 500 N/50 mm

(EN 12316-2)

Boyutsal Stabilite

boyuna (md)1)	≤ |0,2| %
enine (cmd)2)	≤ |0,1| %

¹⁾ md = makine yönü
²⁾ cmd = makine yönüne dik

Düşük Sıcaklıkta Katlanabilirlik

≤ -35 °C

(EN 495-5)

Su Geçirimsizlik

Geçti

(EN 1928)

Bitüme Temas

Geçti3)

(EN 1548)

³⁾ Sarnafil® T bitümle uyumludur.

Su İçeren Kimyasal Sıvıların Etkisi

İsteğe bağlı

(EN 1847)

UV Dayanımı

Geçti (> 5000 h / grade 0)

(EN 1297)

Dış Ortam Yangın Performansı

(EN 1187)
BROOF(t1) < 20°	(EN 13501-5)

Yangına Tepki

Sınıf/ Class E

(EN ISO 11925-2, EN 13501-1 göre sınıflandırma)

" "

Uygulama Bilgisi

Dış Ortam Hava Sıcaklığı

-20 °C min. / +60 °C maks.

Yüzey Sıcaklığı

-30 °C min. / +60 °C maks.

Uygulama Adımları

EKİPMAN

Sıcak hava kaynakları elektrikli yarı otomatik sıcak hava kaynağı, elle tutulan sıcak hava kaynağı gibi ekipman ve basınç silindirleri veya otomatik sıcak hava kontrollü sıcak hava sıcaklığına sahip kaynak makineleri minimum 600 °C'de uygulanır.

Tavsiye edilen tip ekipman:
El ile uygulanan: Leister Triac
Otomatik: Sarnamatic 681
Yarı otomatik: Leister Triak Sürücü

YÜZEY KALİTESİ

Yüzey yüzeyinin düzgün, pürüzsüz olması ve herhangi bir keskin çıkıntı veya çapak olmaması gerekir.

Yüzey ile uyumlu olmayan uygulamalarda membran ile yüzey arasına ayırıcı tabaka koyulması gerekir.
Destekleyici katman membranla uyumlu olmalı, çözücüye dayanıklı, temiz, kuru, ve gres ile tozdan arındırılmış olmalıdır. Yapışkan uygulanmadan önce metal levhalar Solvent T 660 ile yağdan arındırılmalıdır.

UYGULAMA

Uygulama yöntemi:
Sarnafil® TS-77 sistemi mekanik sabitlemeli çatı sistemleri için geçerli olan uygulama talimatlarına uyulmalıdır.

Sabitleme metodu, çizgisel sabitleme (Sarnabar):
Sarnafil® TS 77-15 rulosunu açın, 80 mm bindirme olacak şekilde yüzeye konumlandırdıktan sonra, kaynak işlemini yapıp Sarnabar elemanları ile alt yüzeye sabitleyin. Sabitleme şekli Sika tarafından belirtilecektir. Bağlantı elemanlarının komşuluk mesafeleri projeye özel olarak Sika tarafından hesaplanmaktadır. Kenar bölümlerdeki bitiş noktalarında Sarnafil® Load Distribution Plate ürünleri kullanılmalıdır. Koruma amaçlı olarak Sarnabar ve plaka altına ilave bir parça Sarnafil® TS 77-15 yerleştirin. Profillerin bitiş noktaları arasında 10 mm açıklık bırakın. Profilin bitiş noktasına en yakın delikten sabitleme yapmayın. Profillerin bitiş noktalarına ilave bir parça Sarnafil® TS 77-15 yerleştirip kaynaklayın.
Sabitleme sonrasında, Sarnabar elemanlarını Sarnafil® şeritleri kullanarak su geçirimsi hale getirin. Tüm parapet ve benzeri penetrasyon kenarlarında Sarnafil® TS 77-15, Sarnabar ile ilave olarak sabitlenmelidir. Sarnafil® T Welding Cord, Sarnafil® TS 77-15 ürününün rüzgar yükü ile yırtılmasını ve ayrılmasını engellemektedir.

Sabitleme metodu, noktasal sabitleme (Sarnafast):
Sarnafil® TS 77-15 her zaman çatı kaplamasına dik olacak şekilde sabitlenmelidir. Sarnafil® TS 77-15 işaret ile belirtilen çizgi boyunca, membranın bitişinden 35 mm içeriden olacak şekilde Sarnafast elemanları ve kancalı pullar ile sabitlenmelidir. Sarnafil® TS 77-15’te 120mm bindirme payı bırakılmalıdır.

Kaynak Yöntemi:
Kaynak işlemi öncesinde ek yerleri Sarnafil® T Prep ile hazırlanmalıdır. Bini bölgeleri elektrikli sıcak hava kaynak makineleri ile el veya otomatik kaynak makineleri ile kaynaklanabilir.
